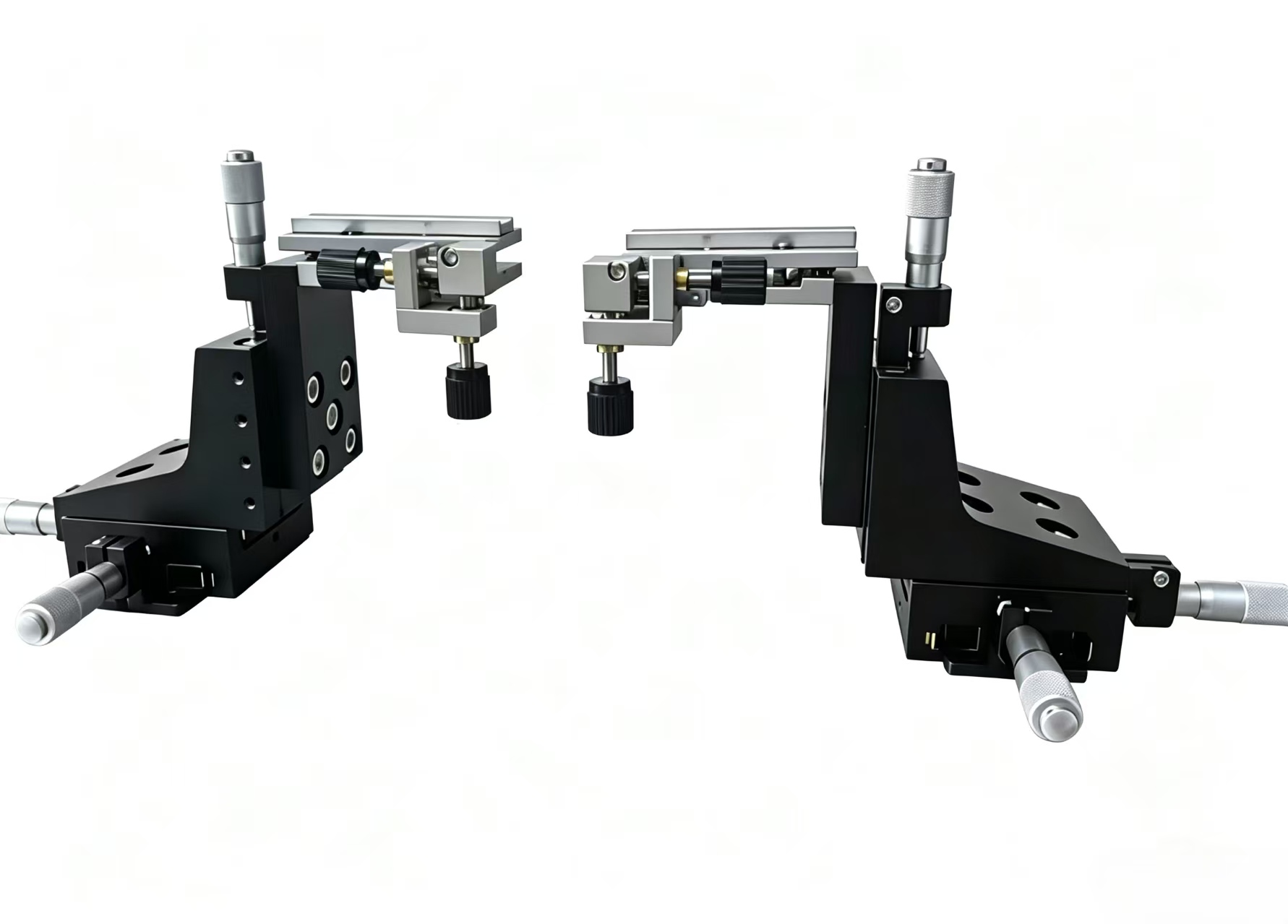

光纤专用五轴铝合金滑台
产品型号MA 系列English Page ↗
- 详细规格请咨询我们
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | MA 系列 |
|---|---|
| 系列 | MA |
| 所属分类 | 光纤专用滑台 |
| 运动类型 | 平移 |
| 可选型号 | MAP5-L、MAP5-R、MAW5-L、MAW5-R（共 4 款，五轴：X/Y/Z 行程 13mm + θX/θY；MAP 摆角 ±3°、MAW 大摆角 ±5°，钢丝球导轨，铝合金） |
| 命名规则 | MA=手动+光纤专用；P/W=系列代码（P=标准摆角型 / W=大摆角型）；数字=调整维度；后缀=驱动位置（L=左侧 / R=右侧） |
| 中心负载 | 2.2 / 2.5 kg |
| 自重 | 1.5 / 1.3 kg |
| 驱动位置 | L: 左侧 / R: 右侧（微分头） |
| 台面尺寸 | 25×25 / 30×30 mm（按型号） |
| 导轨类型 | 钢丝球导轨 |
| 主体材质 | 铝合金，黑色阳极氧化 |
| 静态平行度 | ≤0.01 mm |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。

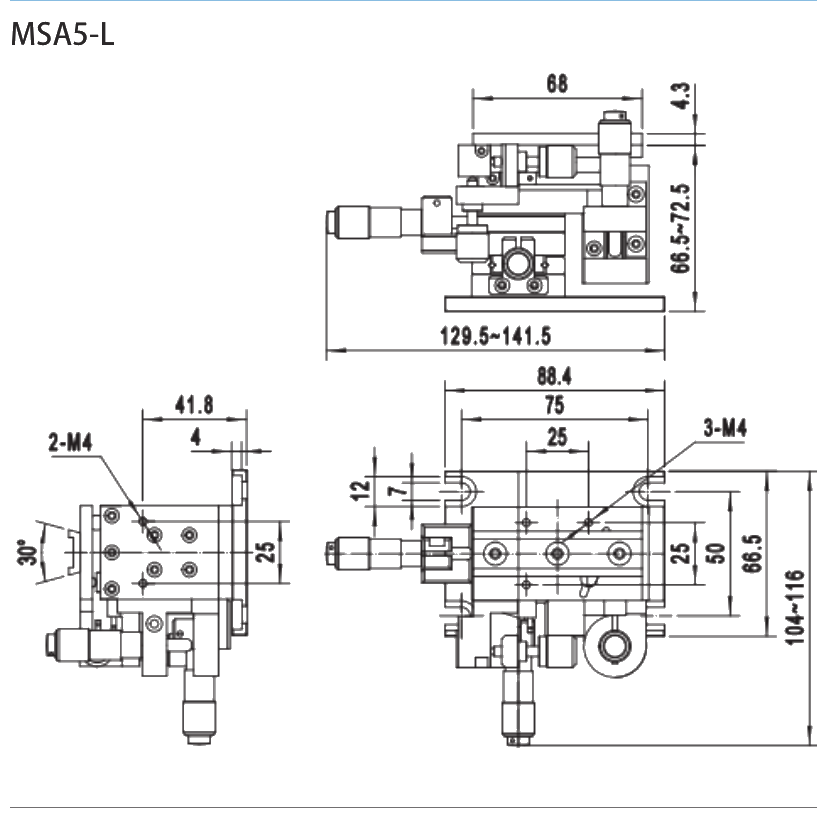

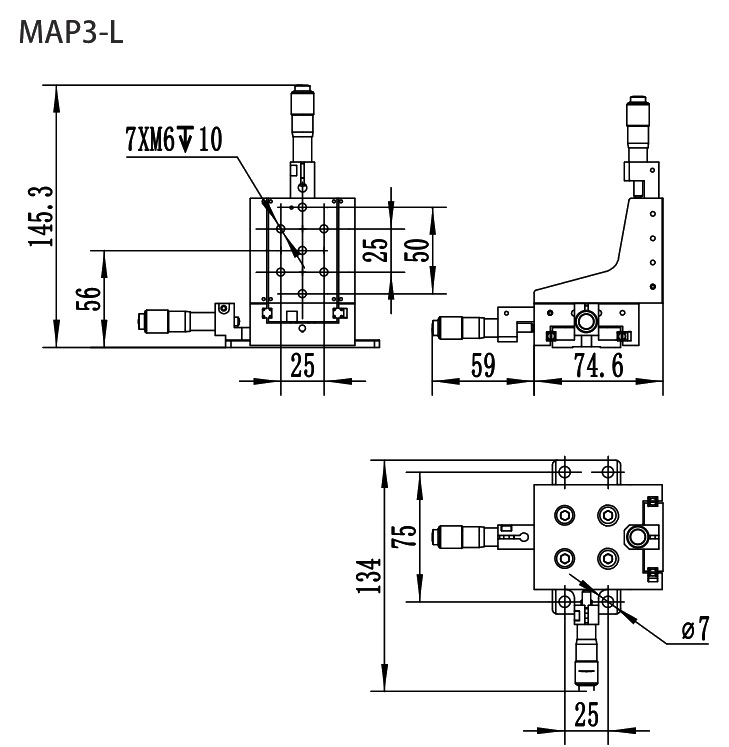

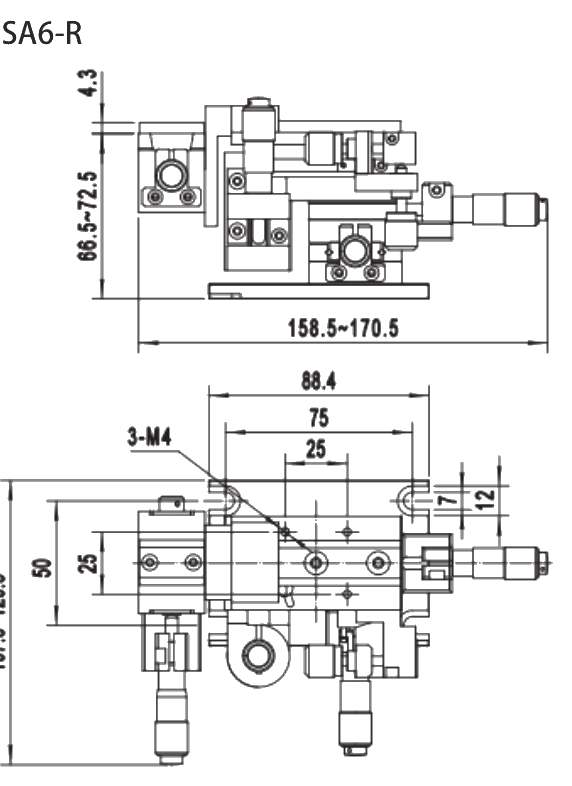

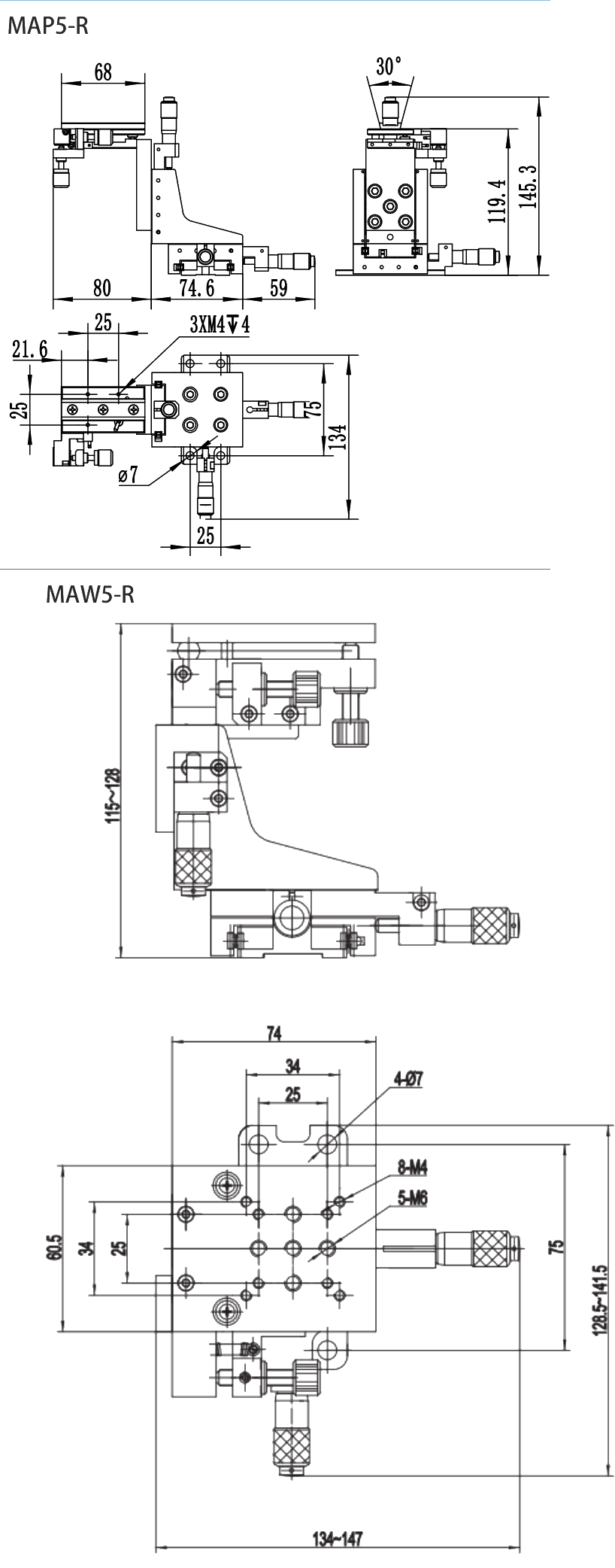

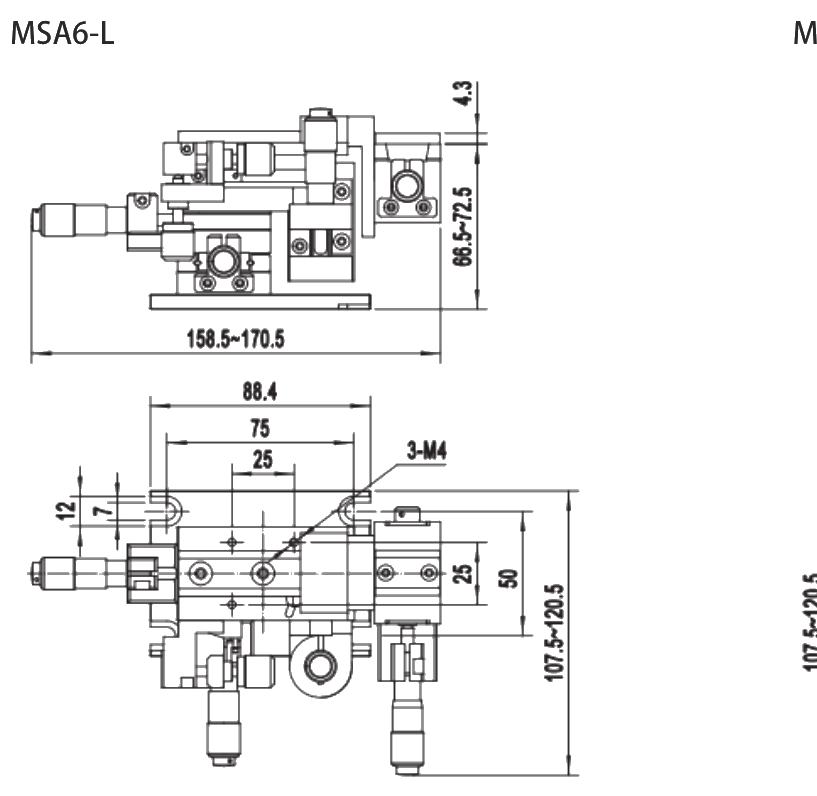

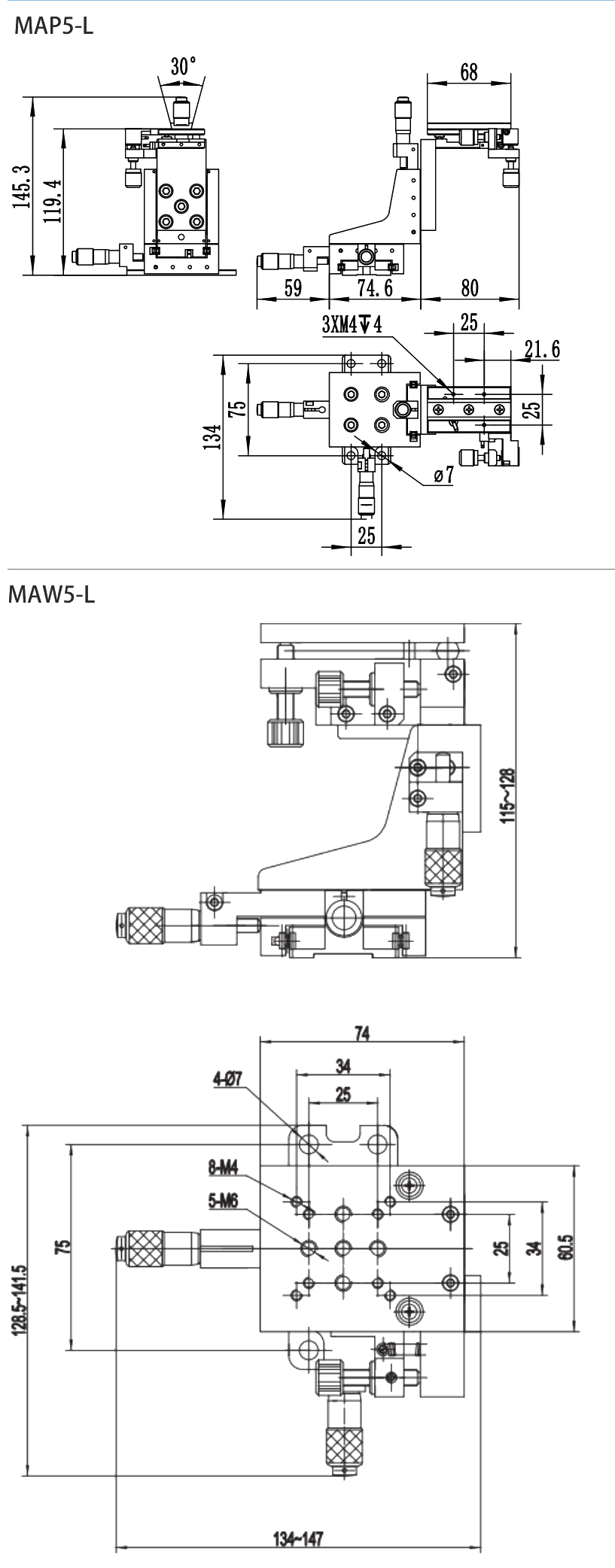

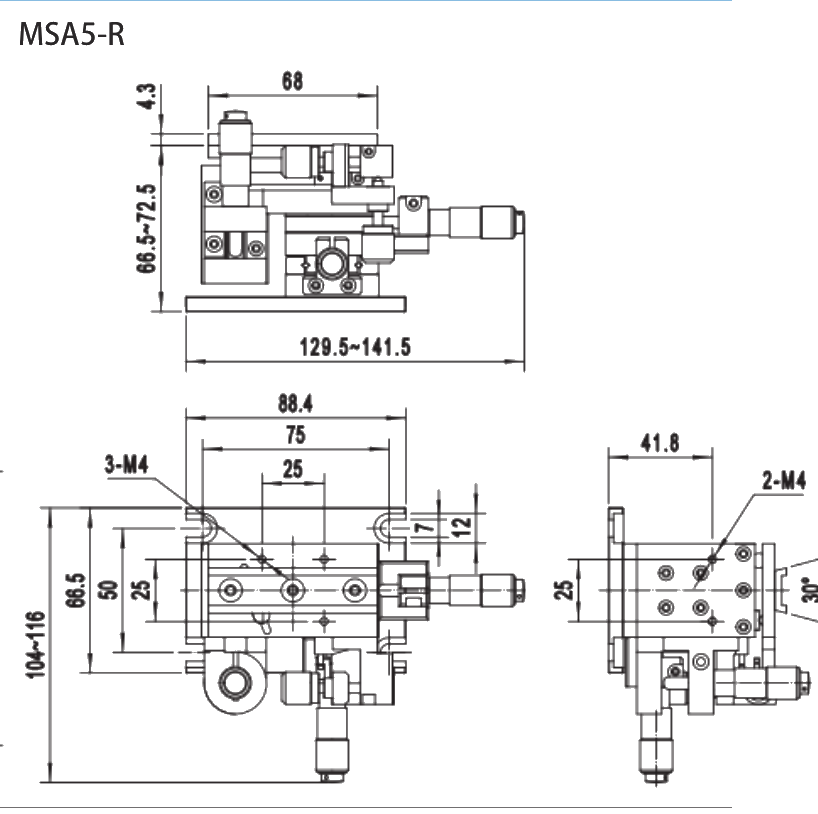

产品尺寸图
图为典型规格尺寸示意（源自官方手册），具体以出厂图纸为准；点击可放大查看；支持非标定制。
