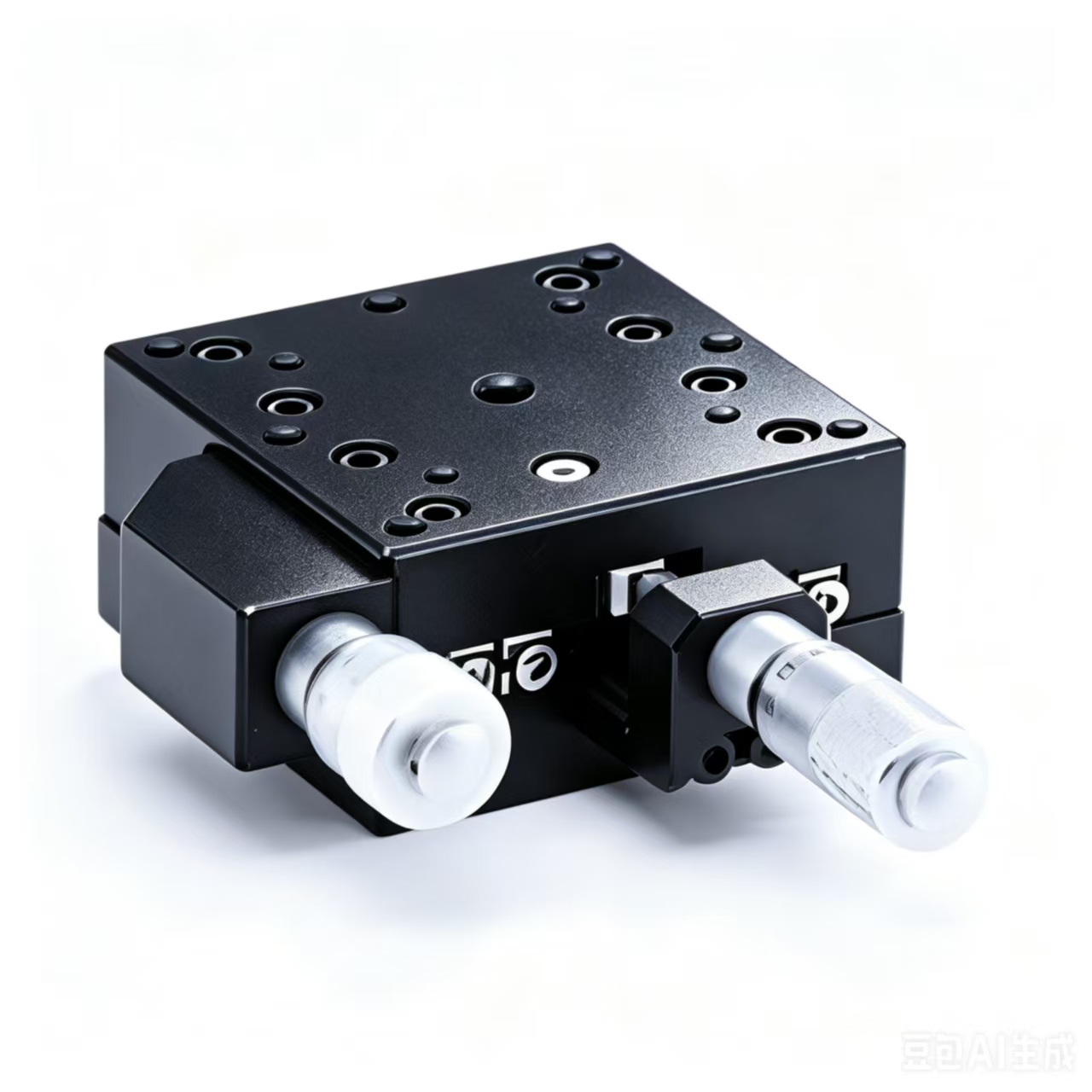

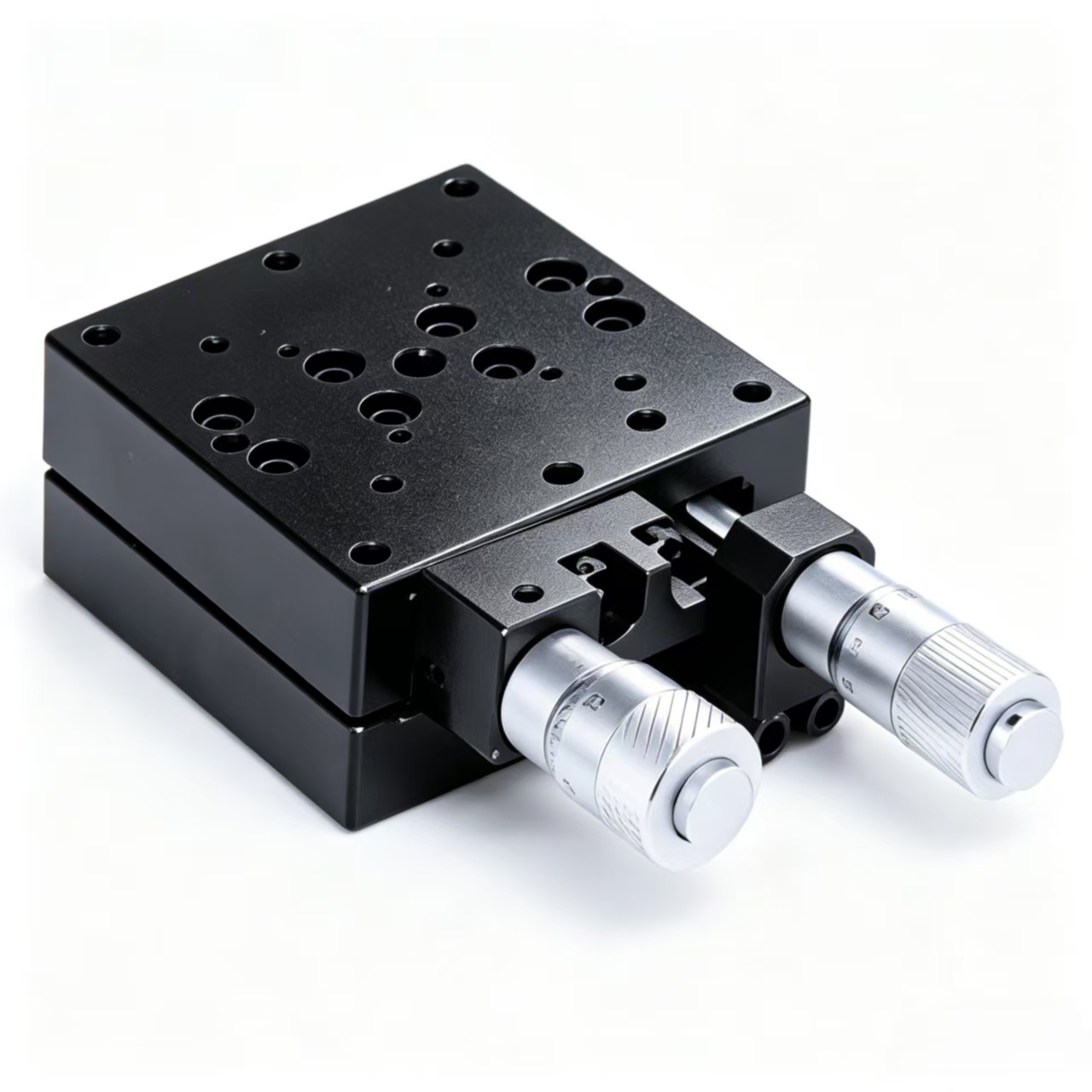

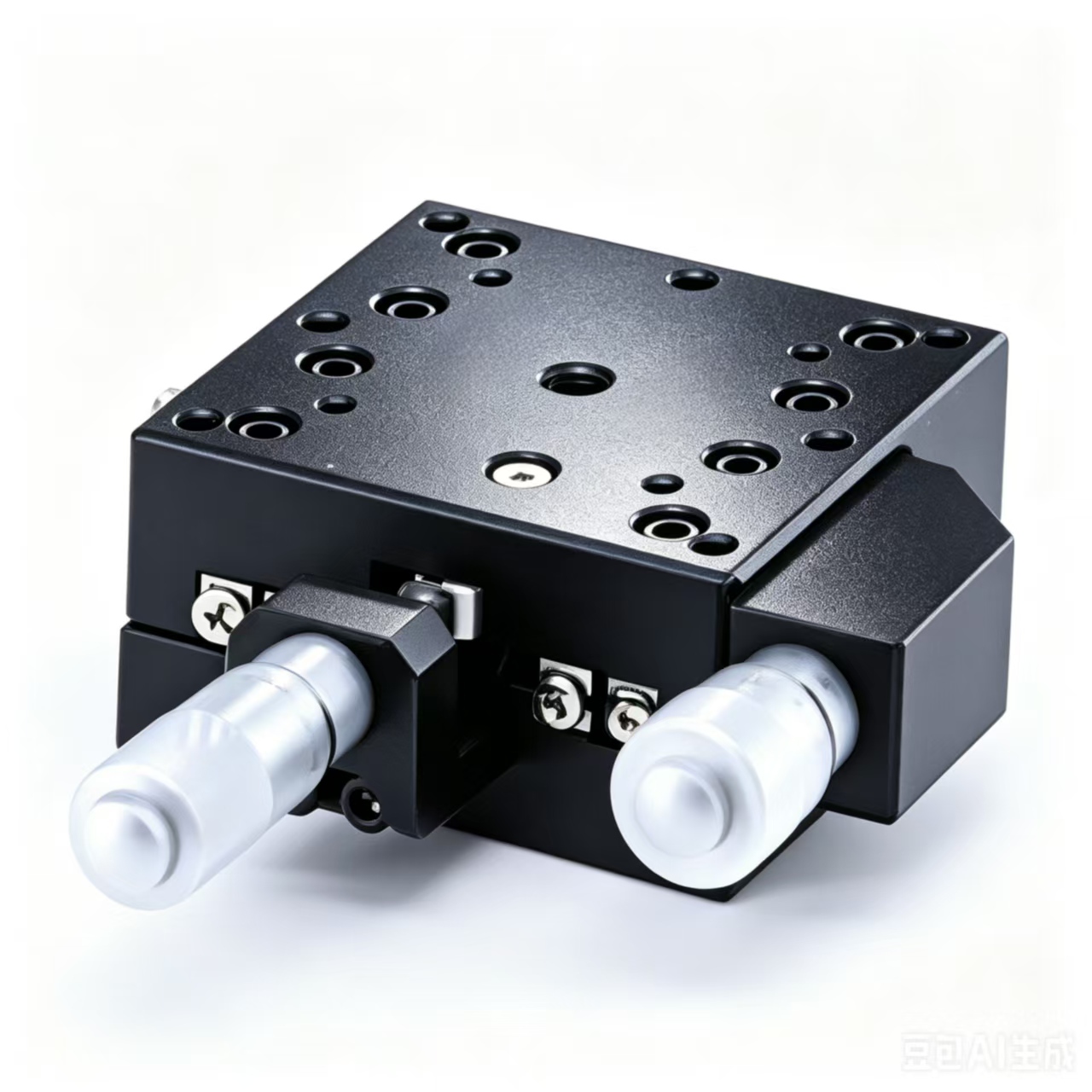

光纤专用单轴滑台
产品型号UA 系列English Page ↗
- 详细规格请咨询我们
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | UA 系列 |
|---|---|
| 系列 | UA |
| 所属分类 | 光纤专用滑台 |
| 运动类型 | 平移 |
| 可选型号 | UALC13-60L、UALC13-60R、UALC13-60LZ、UALC13-60RZ、UALC13-60LZ2、UALC13-60RZ2、UARC-L、UARC-R（共 8 款，单轴平移（粗调 ±6.5mm、精调 ±0.3mm）+ 单轴旋转，台面 60×60 / 45×45mm） |
| 命名规则 | U=光纤专用系列；A=铝合金；L=平移 / R=旋转；C=交叉滚柱导轨/轴环；单轴型数字=行程(mm)（13）、多轴型首位数字=维数（2/3/5/6）；60=台面尺寸(mm)；L/R=左/右侧驱动；Z=带 Z 向竖直轴；末位 2=双台面变体 |
| 中心负载 | 5 kg（UALC 单轴）/ 1.5 kg（UARC 及 660 多轴） |
| 自重 | 0.4 / 0.5 / 0.5 / 0.64（单轴）；0.64 / 1.3 / 1.3 / 1.9 / 2.4（多轴）kg |
| 驱动位置 | L: 左侧 / R: 右侧（分厘卡） |
| 台面尺寸 | 60×60 / 45×45 mm |
| 导轨类型 | 交叉滚柱导轨 / 交叉滚柱轴环 |
| 主体材质 | 铝合金，黑色阳极氧化 |
| 静态平行度 | ≤0.06 mm |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。
产品尺寸图
图为典型规格尺寸示意（源自官方手册），具体以出厂图纸为准；点击可放大查看；支持非标定制。
