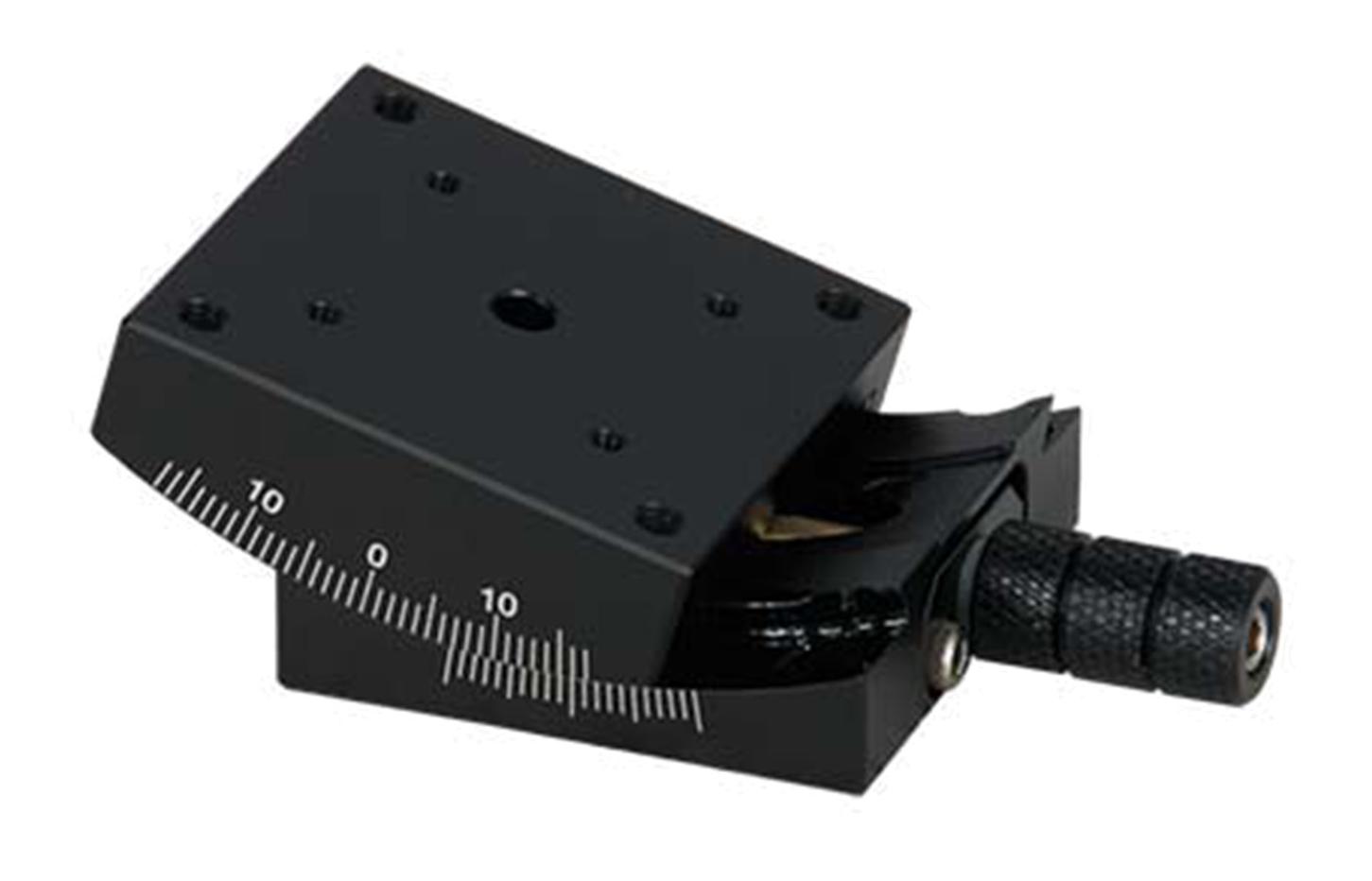

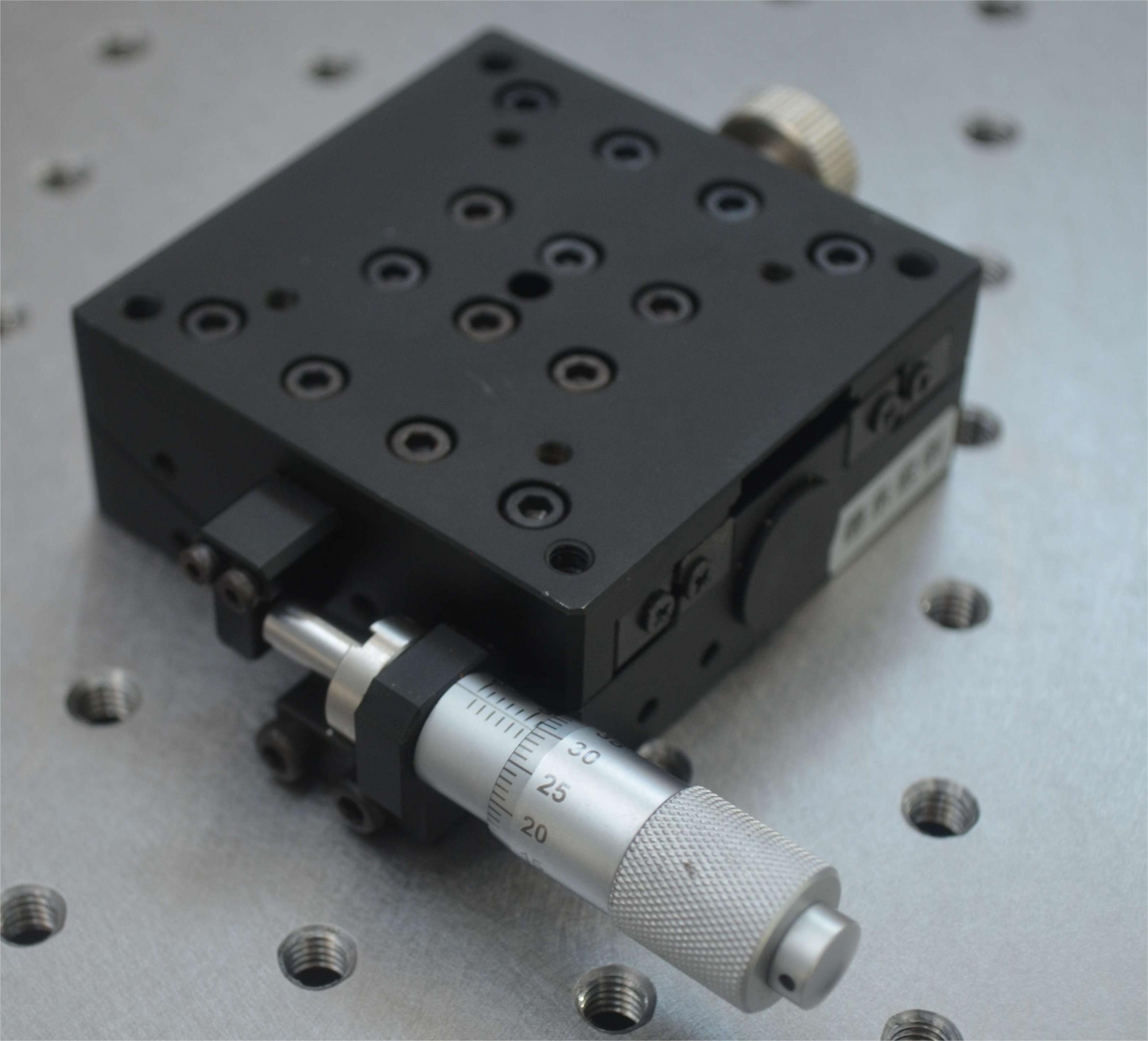

手动摆动滑台
产品型号MAGD 系列English Page ↗
- 蜗轮蜗杆或分厘卡驱动
- 台面尺寸：多种
- 行程：多种
- 燕尾副导轨或弧形交叉滚柱导轨导向

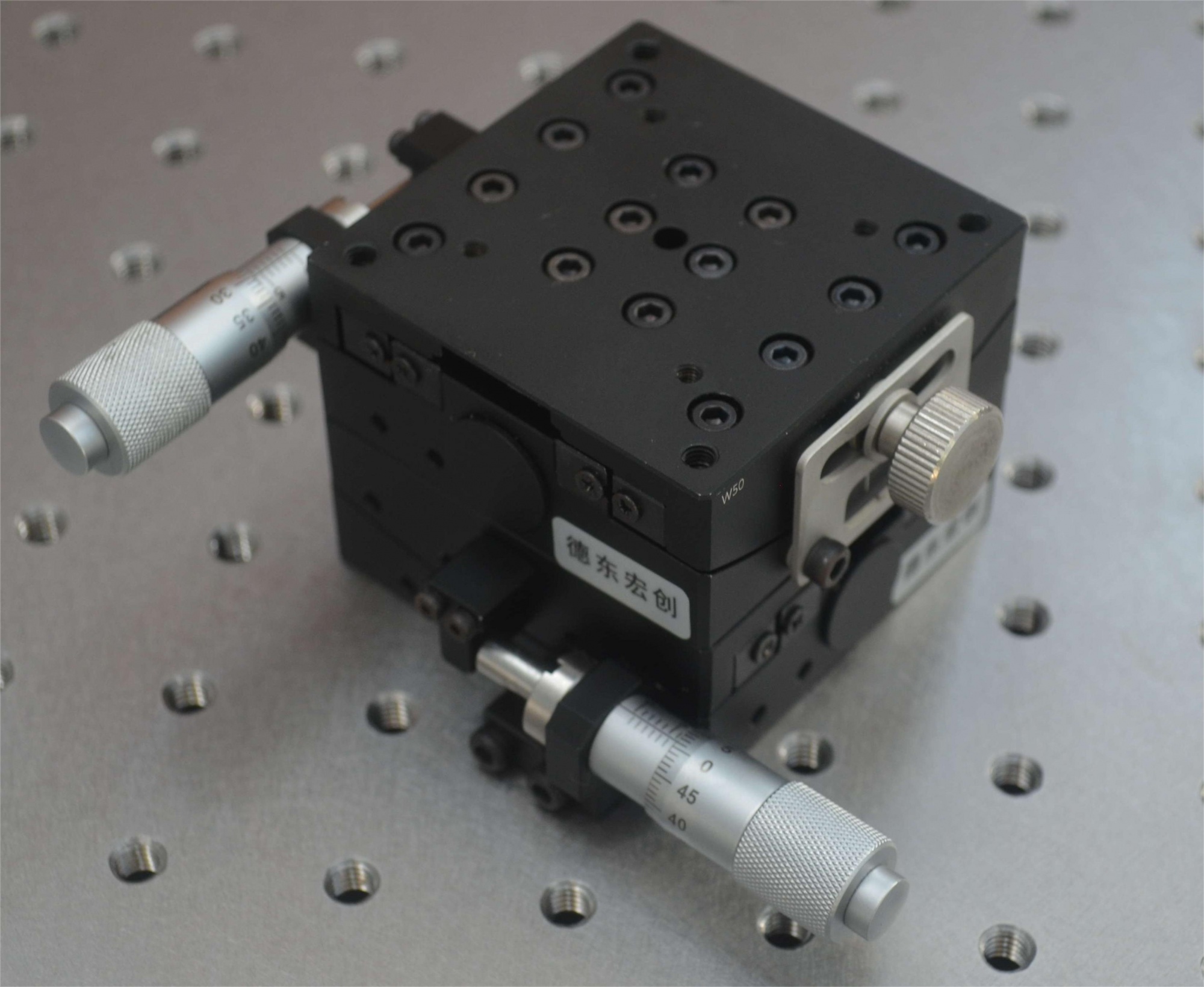

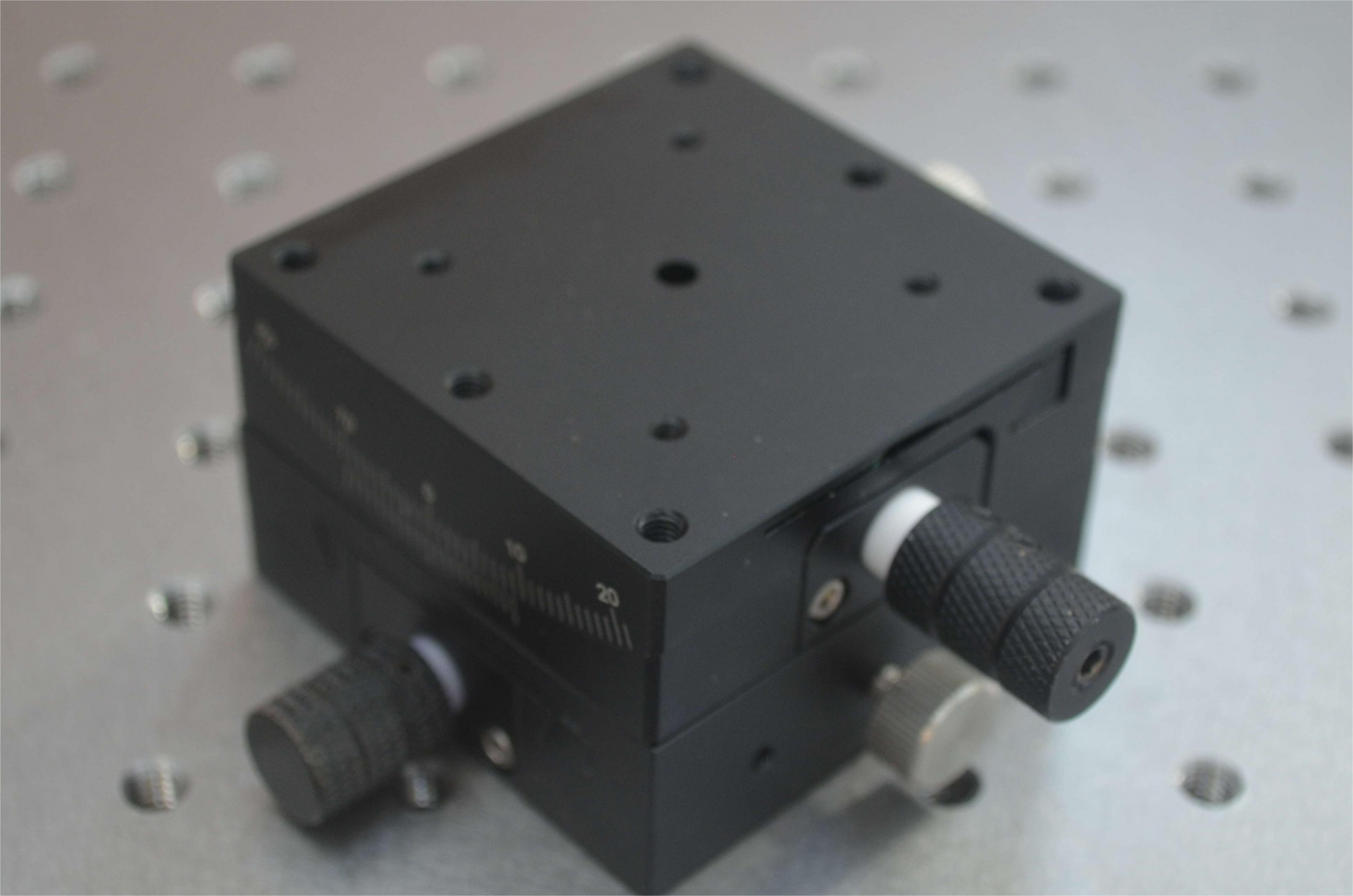

- 组维后可实现回转中心的理论重合
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | MAGD 系列 |
|---|---|
| 系列 | MAGD |
| 所属分类 | 手动滑台 |
| 运动类型 | 摆动 |
| 可选型号 | MAGD25-40、MAGD40-40、MAGD60-60、MAGD80-60、MAGD100-80、MAGD130-80（共 6 款，蜗轮蜗杆驱动，台面 40/60/80mm，回转中心高 25~130mm，燕尾副导轨，行程 ±15°~±18°） |
| 命名规则 | M=手动；A=铝合金（C=铜）；G=摆动（俯仰/偏摆）；D=燕尾副导轨（C=交叉滚柱导轨）；前段数字=回转中心高度(mm)；后段=台面尺寸(mm) |
| 驱动位置 | 中心（分厘卡） |
| 台面尺寸 | 60×60 mm |
| 导轨类型 | 燕尾副 / 弧形交叉滚柱导轨 |
| 主体材质 | 铝合金，黑色阳极氧化 |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。
