手动摆动滑台
产品型号MAGC 系列English Page ↗
- 蜗轮蜗杆或分厘卡驱动
- 台面尺寸：多种
- 行程：多种
- 燕尾副导轨或弧形交叉滚柱导轨导向
- 组维后可实现回转中心的理论重合
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | MAGC 系列 |
|---|---|
| 系列 | MAGC |
| 所属分类 | 手动滑台 |
| 运动类型 | 摆动 |
| 可选型号 | 蜗轮蜗杆驱动：MAGC50-60、MAGC75-60、MAGC50-65、MAGC75-65；微分头驱动：MAGC40-40-L、MAGC40-40-R、MAGC60-40-L、MAGC60-40-R、MAGC50-60-L、MAGC50-60-R、MAGC75-60-L、MAGC75-60-R（共 12 款，交叉滚柱导轨，台面 40/60/65mm，回转中心高 40~75mm） |
| 命名规则 | M=手动；A=铝合金；G=摆动（俯仰/偏摆）；C=交叉滚柱导轨（D=燕尾副导轨）；前段数字=回转中心高度(mm)；后段=台面尺寸(mm)；L/R=左/右侧微分头驱动（无后缀=蜗轮蜗杆手轮驱动） |
| 中心负载 | 3 kg（微分头型）/ 5 kg（蜗轮蜗杆型） |
| 自重 | 0.14 / 0.15 / 0.3 / 0.3 kg（微分头型）；0.36 / 0.36 / 0.42 / 0.42 kg（蜗轮蜗杆型） |
| 驱动位置 | 蜗轮蜗杆型：手轮中心驱动；微分头型：L 左侧 / R 右侧 |
| 台面尺寸 | 40×40 / 60×60 / 65×65 mm |
| 导轨类型 | 交叉滚柱导轨 |
| 主体材质 | 铝合金，黑色阳极氧化 |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。

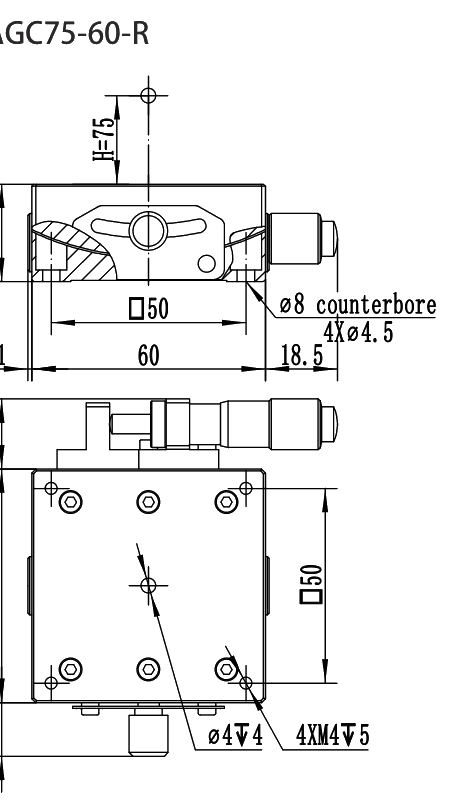

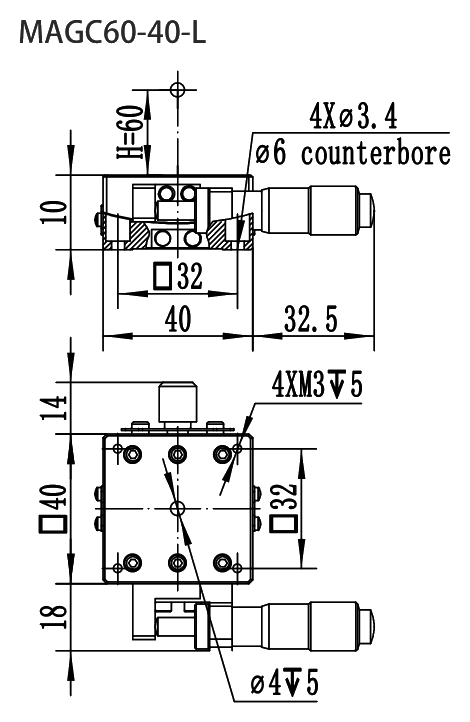

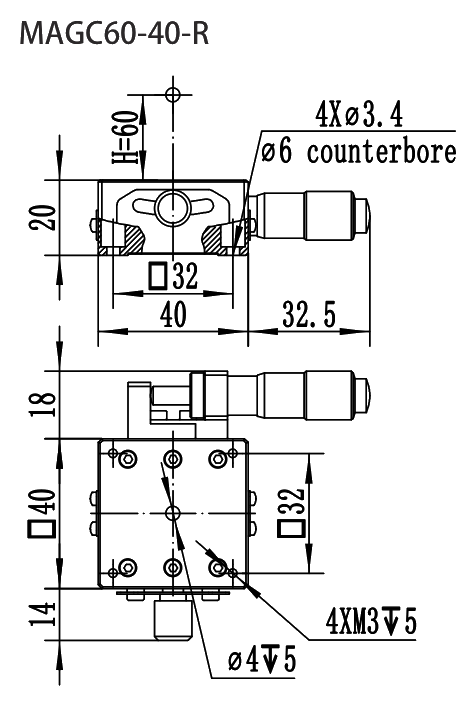

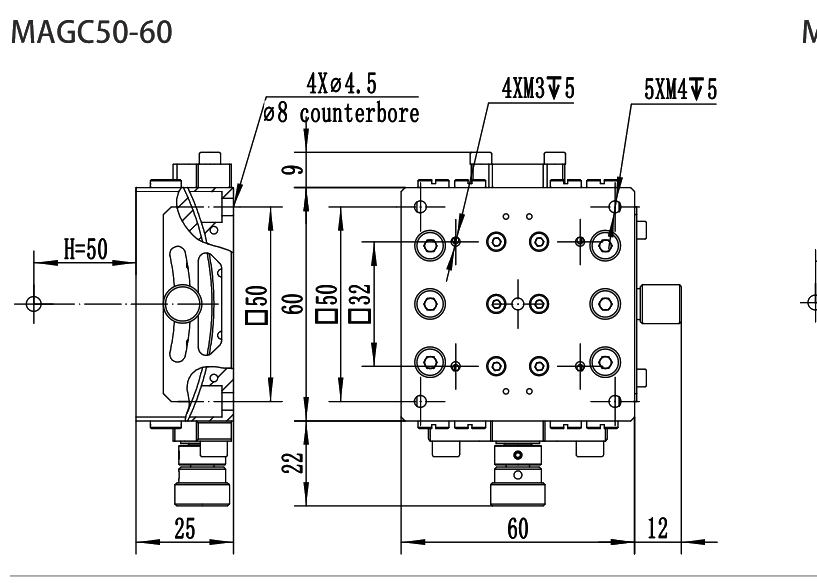

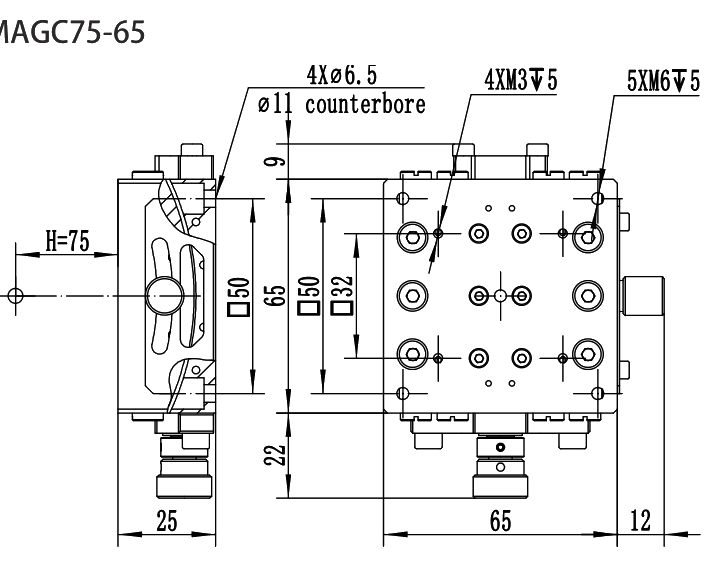

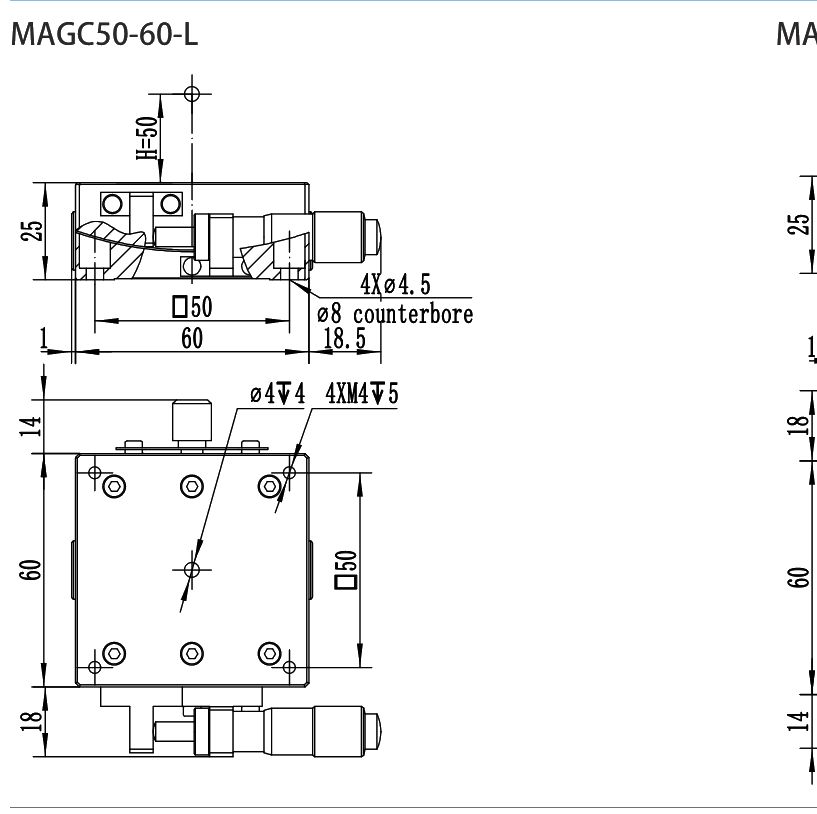

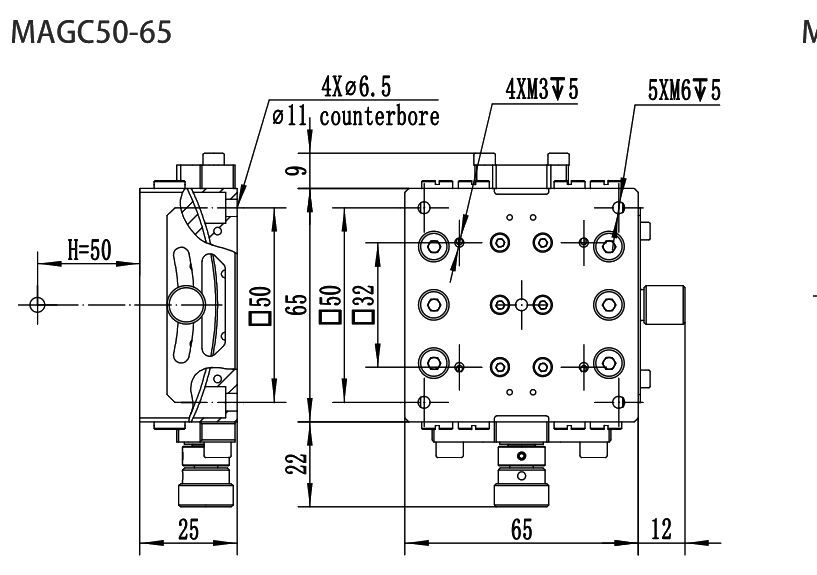

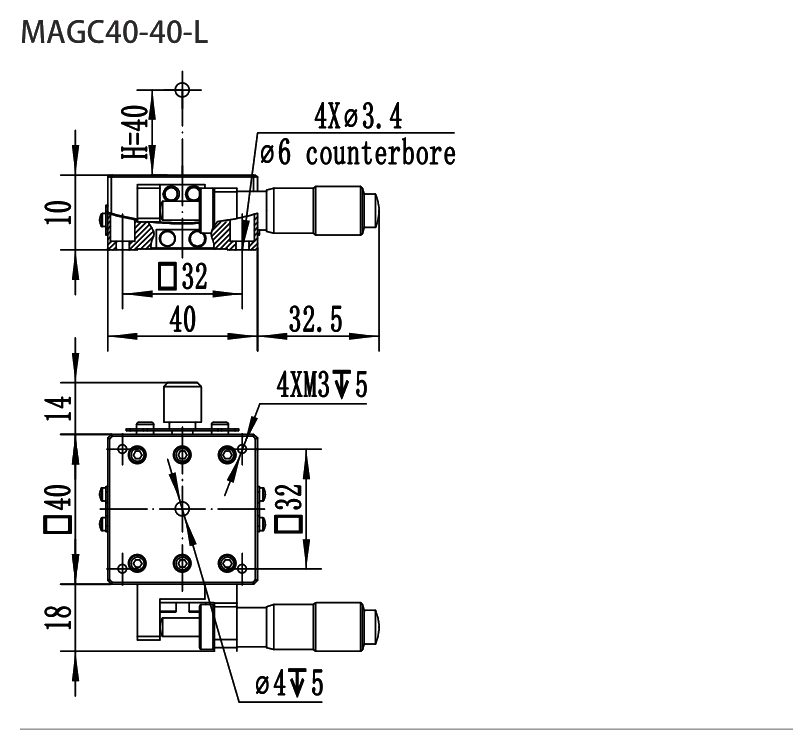

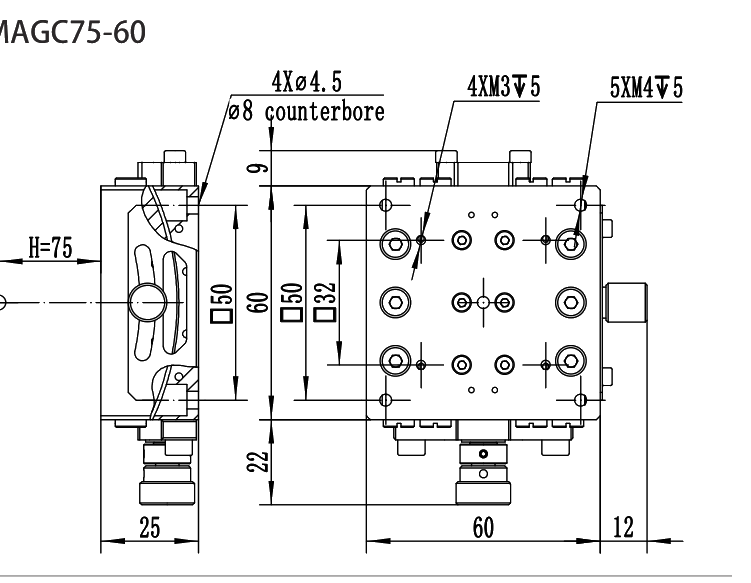

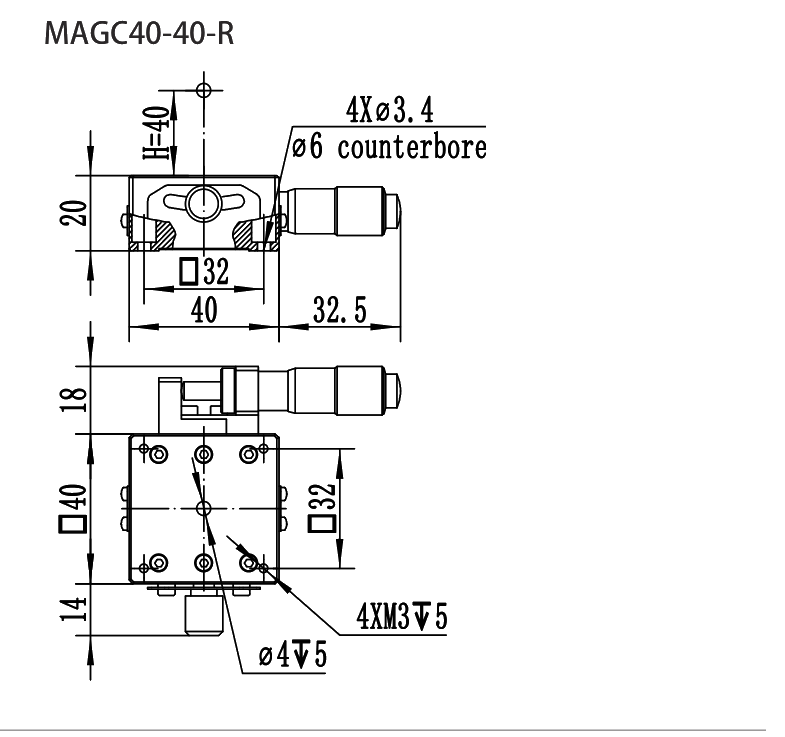

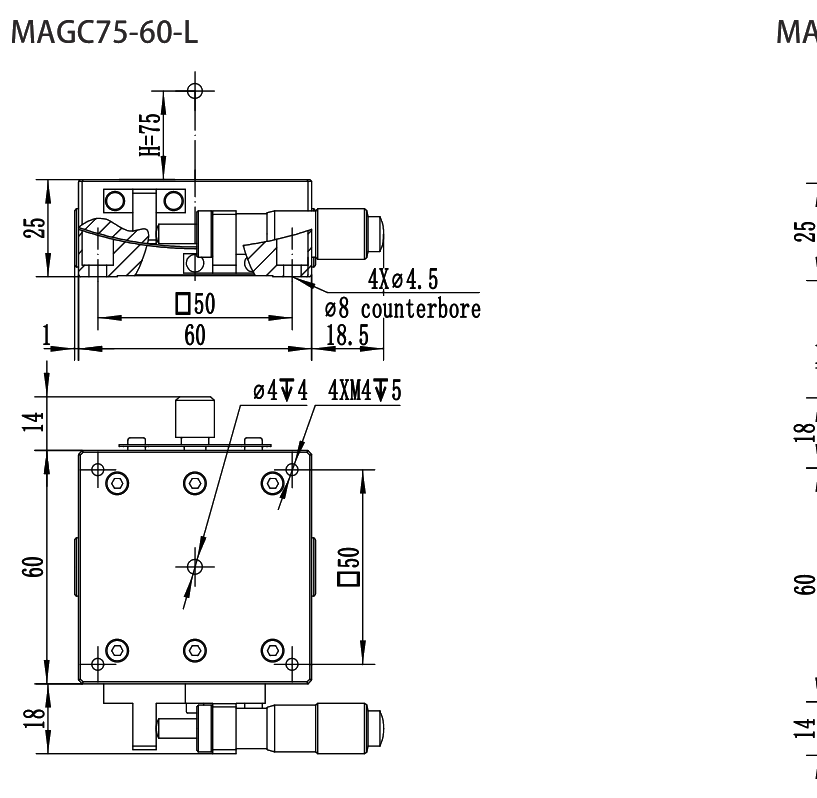

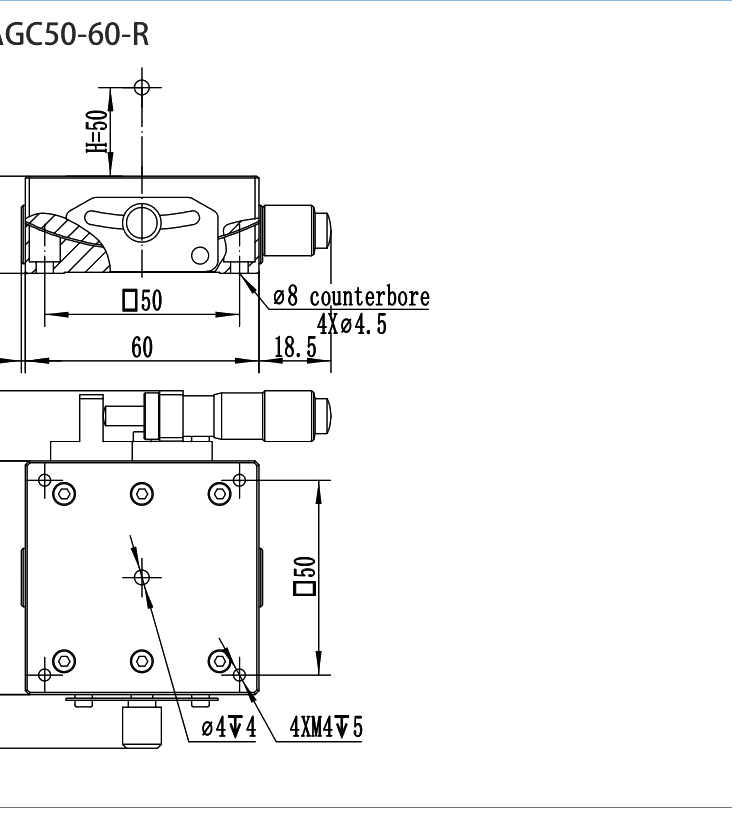

产品尺寸图
图为典型规格尺寸示意（源自官方手册），具体以出厂图纸为准；点击可放大查看；支持非标定制。
